主要功能摘要

• 3款車型陣容[標準版、加長版、限量版]

• 長波長范圍：
  1200 至 2400 nm [標準和有限]
  1000 至 2500 nm [擴展]

• 氣體吹掃口可減少水蒸氣影響

• 內置切割濾光片，用于高階衍射光*

• 雙倍速度模式，進一步提高快速測量速度

• 靈敏度低至 -70 dBm*

• 高分辨率達 0.05 nm*

• 寬近端動態范圍 （55dB）*

• 快速自動校準

• 自由空間光輸入，實現最大的靈活性、低維護和高可靠性

• 適用于單模和多模光纖

• 環境氣體傳感激光光譜的優異性能

• 研發和制造從電信波段到2.5μm波長范圍的光學器件不可或缺的工具

*限量型號除外

新功能

清除功能

由于AQ6375E的高分辨率和靈敏度，它實際上可以檢測空氣中水分子的存在。在近紅外波長較高的區域檢測到水蒸氣，并且可能與該特定區域中被測實際設備的光譜特性重疊或掩蓋。

通過背板上的端口持續向單色器供應純凈的吹掃氣體（如氮?dú)猓?，AQ6375E可以減少水蒸氣吸收的影響，并提供比以往任何時候都更可靠和準確的測量。

內置切割濾光片，用于高階衍射光*

由于使用了衍射技術，單色器在某些情況下可以產生高階衍射光，其波長等于輸入波長的整數倍。

通過使用內置濾光片將入射光切割到 1150 nm 以下，該AQ6375E大大減少了高階衍射光對測量的影響。因此，測量數據始終是可靠的，并復制了被測的真實信號。

*限量版除外

雙速模式

與標準掃描模式相比，掃描速度提高了 2 倍，僅比標準靈敏度值低 2 dB。

長波長范圍：1200 至 2400 nm [標準和有限]，1000 至 2500 nm [擴展]

該AQ6375E不僅涵蓋通信中使用的波長范圍，還涵蓋用于環境傳感、醫療、生物和工業應用的 2μm 區域。

高靈敏度：低至 -70dBm *

該AQ6375E可以測量從+20dBm到-70dBm的光功率，這要?dú)w功于其用于光檢測的高動態和極低噪聲組件和電路。這樣可以對高功率和低功率電源進行精確測量。

測量靈敏度可以根據要執行的特定測試所需的測量速度在 7 個值中進行選擇。

*限量型號除外

高分辨率和寬動態范圍 *

該AQ6375E采用雙通道單色器結構，可實現高波長分辨率 （0.05 nm） 和寬近動態范圍 （55 dB）。因此，可以分別測量緊密分配的信號和噪聲。

*限量型號除外

高速測量

更高的效率

高速掃描

憑借專有的掃描技術，AQ6375E的掃描速度比使用單色儀的傳統測量系統快得多。對于0 nm跨度，最大掃描時間僅為5.100秒。

快速命令處理和數據傳輸

該AQ6375E采用快速微處理器，可實現非常快的命令處理速度，以太網接口提供比GP-IB快100倍的數據傳輸速度。

快速自動校準

自由空間光輸入

該AQ6375E使用自由空間光輸入結構，即儀器內部沒有安裝光纖。

這個智能解決方案是：

• 無憂，因?yàn)閮?nèi)部纖維不會被劃傷或弄臟

• 免維護，無需清潔內部纖維

• 多功能，因?yàn)閮x器接受 /PC 和 /APC 連接器

• 雙重用途，因?yàn)樵搩x器接受單模和多模光纖，而不受 MM-SM 光纖匹配的高插入損耗的影響

面向 DUT 的測試應用程序簡化了測試過程

應用模式 （APP） 將 OSA 轉換為專用于被測設備 （DUT） 的多功能機器。APP 模式提供特定于 DUT 的用戶界面，可將用戶從配置設置導航到測試結果輸出，而無需擔心其他 OSA 設置。該AQ6375E預裝了多種標準應用，包括 DFB-LD 測試、FP-LD 測試和 SC 光源測試。其他可選應用程序可從橫河電機測試與測量網站下載。

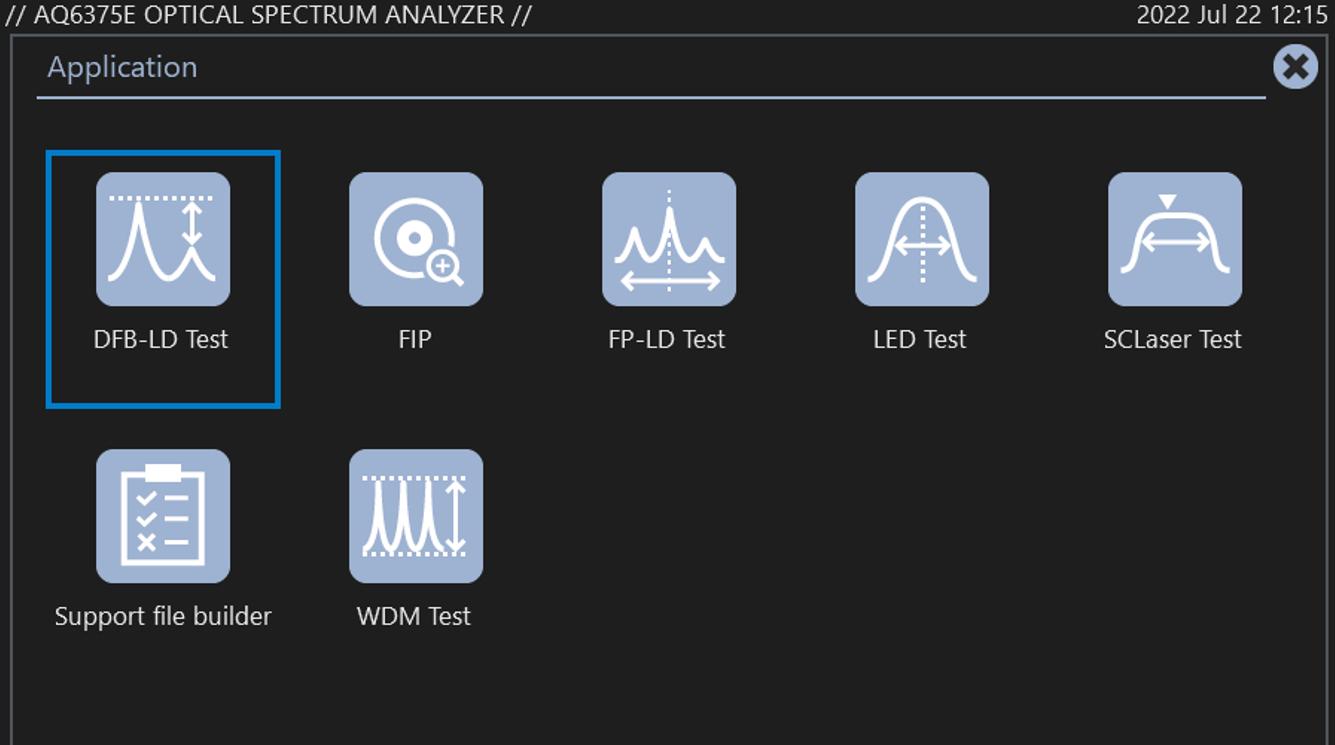

APP菜單窗口

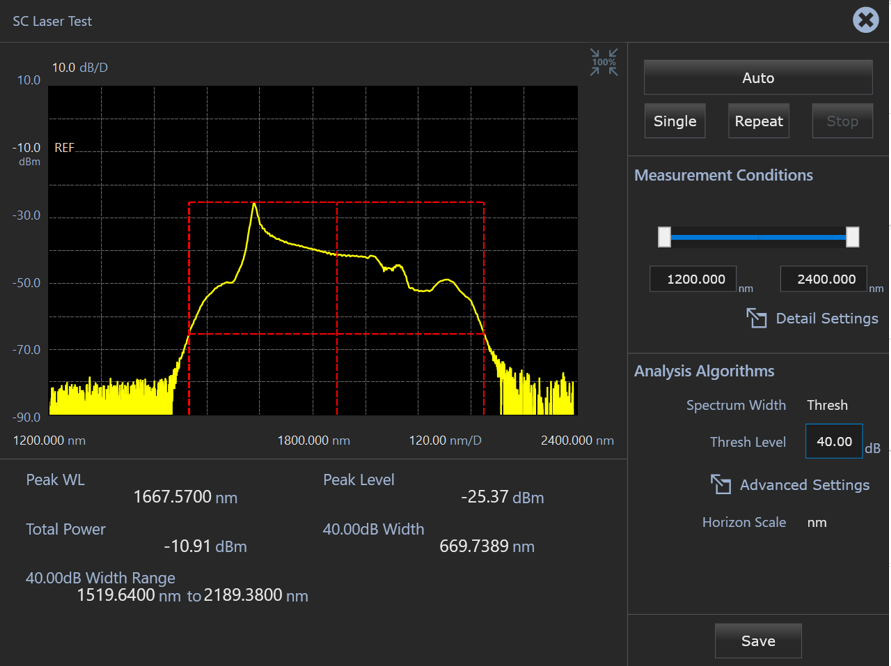

SC光源測試應用
