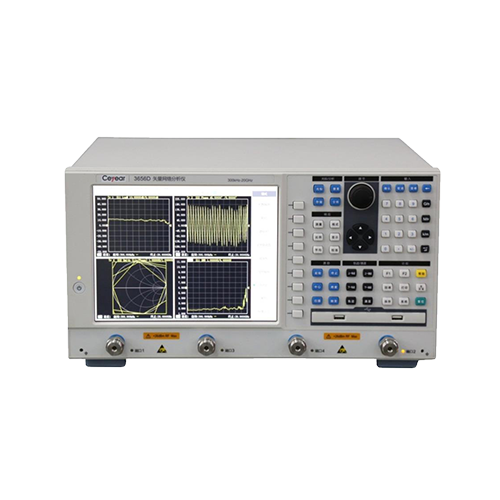

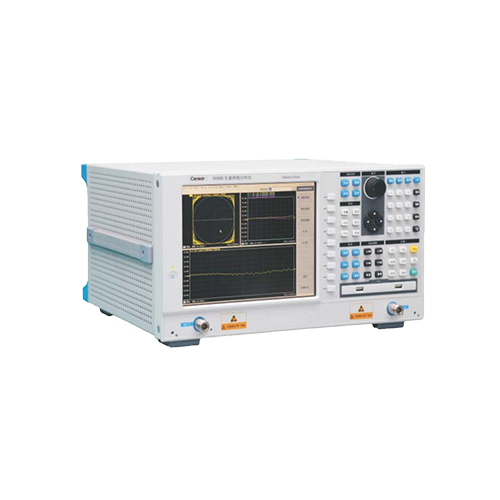

3656系列 ceyear 思儀矢量網絡分析儀

主要特性：

? 頻率范圍：100kHz ～ 3GHz
? 頻率分辨率：1Hz
? 頻率準確度：±5×10-6(23℃±3℃)
? 輸出功率設置范圍：-45dBm～+10dBm
? 測量點數：1到16001

獲取報價

你的位置：首頁

產品中心

3656系列 ceyear 思儀矢量網絡分析儀

概述

手冊下載

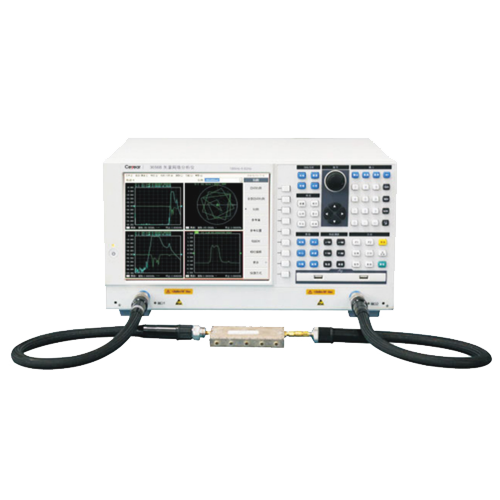

3656系列 ceyear 思儀矢量網絡分析儀適用于無線通信、有線電視、教育及汽車電子等領域，可用于對濾波器、放大器、天線、電纜、有線電視分接頭等射頻元件的性能測量。該產品采用Windows操作系統；具有誤差校準功能、時域功能、夾具仿真器功能；具有對數幅度、線性幅度、駐波、相位、群延時、Smith圓圖、極坐標等多種顯示格式；提供多種校準方式，包括頻響、單端口、響應隔離、增強型響應、全雙端口，快速SOLT校準及電校準功能；能夠多通道多窗口顯示；具有USB接口、LAN網口、GP-IB接口、VGA接口。可快速、精確地測量被測件S參數的幅度、相位和群延遲特性，具備高效、強大的誤差修正能力。

●具有高達125dB的動態范圍，可對高抑制比器件進行精確測量

●3656A可選75Ω測試端口阻抗選件，進行有線電視元件測量

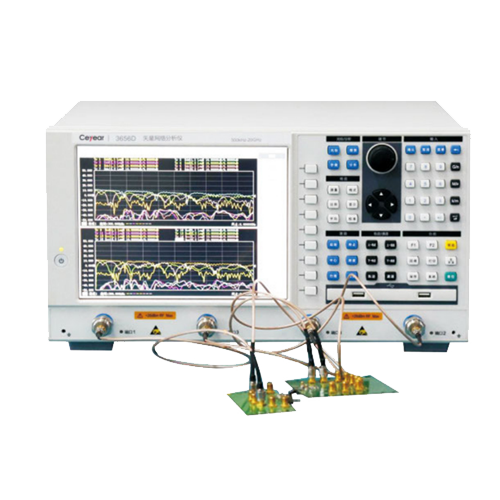

●3656A/B/D具有四端口選件，單次連接即可實現四端口網絡全部16個S參數測量，并可進行平衡參數測量；注：3656A/B四端口選件為外置裝置2813A

●極低的跡線噪聲使網絡分析儀具有更高的測試精度

●提供多達64個獨立測量通道，快速執行復雜測試方案

●強大的數據分析能力，如紋波測試、帶寬測試、極限測試等功能，方便用戶進行合格判定，提高測試效率

●標配時域分析功能
