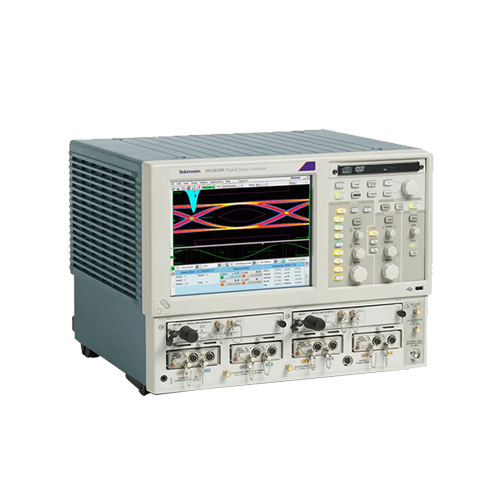

DSA8300 是一款先進的等效時間采樣示波器，為通信信號分析、串行數據網絡分析以及串行數據鏈路分析應用提供業內領先的保真測量和分析功能。

主要性能指標

• 低時基抖動:

• 最大 8 條同時采集的通道上典型值為 425 fs

• 82A04B 相位基準模塊中，最多 6 條通道上<100 fs

• 垂直分辨率 – 16 位模數轉換器

• 電接口分辨率：<20 μV LSB（適用于 1 v 全量程）

• 光接口分辨率從 80C07B（1 mW 全量程）的<20 nW 到 80C10C（30 mW 全量程）的 <0.6 μW

• 光接口帶寬 >80 GHz

• 電接口帶寬 >70 GHz

• 為 NRZ、RZ 和脈沖信號類型提供了超過 120 種自動測量功能

• 80 多種行業標準模板，自動進行模板測試

• 復雜抖動/噪聲/BER/SER 分析 (80SJNB)，支持復雜測量 TDECQ 1, SNDR 2 (應用)

1PAM4 發射機和色散眼圖閉合象限。

2S信噪失真比。

主要特點

各種光接口模塊、電接口模塊和附件模塊可以滿足您的特定測試要求。

• 光接口模塊

• 支持從 155 Mb/s 到 10 Gb/s、40 Gb/s、100 Gb/s 和 50G/100G/200G/400G PAM4 光數據速率的光模塊

• 光基準接收機(ORR) 1 滿足了標準規定的一致性測試中指定的要求

• 光接口采樣模塊提供了高光學靈敏度、低噪聲及寬動態范圍，可以準確地測試和檢定短程到遠程光接口通信標準

• 經過全面校準的時鐘恢復解決方案 – 不需要手動校準數據撿拾損耗

• 已校準消光比測量和變量校正 ER 測量可確保精度和重復能力

• 電接口模塊

• 超低噪聲電采樣器（20GHz 時 280 μV，60GHz 時 450 μV，典型值）

• 可以選擇帶寬2，用戶可以平衡帶寬和噪聲，實現優秀的數據采集性能

• 遠程采樣器或緊湊的采樣擴展器模塊電纜最大限度地減少信號劣化，因?yàn)椴蓸悠骺梢苑旁诒粶y(cè)器件附近

• 高性能集成 TDR（10 ps 典型步進上升時間）支持杰出的阻抗不連續性檢定，對帶寬高達 50GHz 的 S 參數測量提供了高動態范圍

• 分析

• 對速率在<1 GBd 到 60 GBd 之間的高速 PAM4 和 PAM2 NRZ 串行數據執行抖動、噪聲和 BER 分析，了解眼圖閉合的確切原因

• 分析 PAM4 信號，全面分析每一個 PAM 眼圖的抖動、噪聲和 BER，并支持一套全局測量，評估 PAM4 信號整體屬性

• 100G-SR4/發射機和色散眼圖閉合 (TDEC) 自動化提供對 SR4 短程以太網至關重要的 TX 光屬性的全套測試和調試

• 80STDEC 簡化了高性能發射機和色散眼圖閉合 (TDEC) 測量，使其非常適合生產和一致性驗證應用

• 自動模板測試，支持 80 多種行業標準模板。新模板可以導入 DSA8300，支持各種新興標準。用戶可以定義自己的模板，自動進行模板測試

• 抖動、噪聲、BER、模板測試和串行數據鏈路分析 (SDLA) 通過 80SJNB Essentials 和 Advanced 應用軟件選項提供

• 高級 TDR 分析、S 參數測量、仿真模型提取和串行鏈路仿真功能通過 IConnect? 應用軟件選項提供

• 400G-M4 光制造分析軟件提供了光發射機和色散眼圖閉合象限(TDECQ)分析功能

• 高測試吞吐量

• 每條通道高達 200 kS/s 的高采樣率

• 高效編程接口（IEEE-488、以太網或本地處理器接入）實現高測試吞吐量

1光基準接收機(ORR)是一種四階 Bessel-Thompson 濾波器，擁有標準規定的頻響和容限。泰克優化了響應，實現標稱擬合和高質量的模板測試結果。

2參閱 80E00 電采樣模塊產品技術資料，獲得每種模塊的詳細介紹。

應用

• 設計/檢驗電信和數據通信器件和系統

• ITU/ANSI/IEEE/SONET/SDH 制造/一致性測試

• 高性能真正差分 TDR 測量

• 串行數據應用阻抗檢定和網絡分析，包括 S 參數

• 高級抖動、噪聲、BER和SDLA分析

• 使用IConnect基于通道和眼圖仿真和測量建模

杰出的性能，優異的通用性

DSA8300 數字串行分析儀為開發和測試采用幾千兆位數據傳輸技術的通信、計算機和消費電子提供了用途廣泛的工具。它可以用來對這些產品中使用的器件、模塊和系統的光接口和電接口發射機進行檢定及一致性驗證。

此外，DSA8300 特別適合電接口信號路徑檢定，包括封裝、PCB 或電纜。由于杰出的帶寬、信號保真度及可擴展性領先的模塊化架構，DSA8300 為當前和新興串行數據技術提供了超強性能的 TDR 和互連分析能力、準確的信號損傷分析能力以及 BER 計算功能。

DSA8300 擁有高度可配置的主機和各種模塊，提供了完整的測試解決方案及杰出的系統保真度。

• 光接口模塊

  泰克 80C00 家族光采林蔭道模塊覆蓋了單模光纖和多模光纖的各種波長。各種模塊提供了多種功能，如時鐘恢復、基準接收機濾波器和各種標準測試解決方案。

  參閱訂貨信息部分，獲得最新提供的光模塊列表。

  參閱 80C00 光模塊產品技術資料，獲得每種模塊的詳細介紹。

• 電接口模塊

  泰克 80E00 家族光采模塊提供提供了各種功能，用戶可以配置專門為其應用設計的測試解決方案。有各種帶寬解決方案及其他功能，如時域反射計或 S 參數測試。

  參閱訂貨信息部分，獲得最新提供的電模塊列表。

  參閱 80E00 電采樣模塊產品技術資料，獲得每種模塊的詳細介紹。

• 實用工具模塊

  泰克 80A00 和 82A00 家族模塊提供了額外的功能，如相位基準和 ESD 保護。

  參閱訂貨信息部分，獲得最新提供的實用工具型模塊列表。

  參閱各種實用工具模塊產品技術資料，獲得每處模塊的詳細介紹。

• 80A02 EOS ESD 隔離模塊

• 82A04B 相位基準模塊

• 80A03 模擬擴展裝置

80B28G - DSA8300 產品捆綁套件，適合于 28 Gb/s 的應用

與 DSA8300 一起使用時，這個捆綁套件提供以每通道 10 Gb/s 至 28.6 Gb/s 的速率測試應用所需的所有電接口采樣模塊、附件以及時鐘恢復功能。這個捆綁套件包括以下產品：

• 1 ea.80E09B：雙通道 70 GHz 遠程電接口采樣模塊

• 1 ea.82A04B：相位參考模塊，與 80E09B 一起使用時支持小于 100 fs 的儀器抖動

• 1 ea.CR286A，帶選項 HS：28.6 GHz 時鐘恢復儀器，支持速率為 150 Mb/s 至 28.6 Gb/s 的時鐘恢復

• 1 ea.80X01：1 米采樣模塊延長電纜，用于將相位參考模塊直接連接到時鐘恢復模塊

• 1 ea.80A08：附件包，包括配置完整的測試解決方案必需的所有電纜、適配器、直流模塊及其他附件

要將此解決方案擴展為可測試多通道應用中的其他通道，只需額外安裝 80E09B 雙通道遠程采樣模塊。
