86100D DCA-X對高速數字設計進行精確測量，從50MBd到超過80GBd，同時在16個通道上進行。在多達16個通道上對從50MBd到超過80GBd的高速數字設計進行精確測量。

• 光學收發器設計和生產測試

• 電子ASIC/FPGA/IC設計和鑒定

• 通過TDR/TDT和S參數對串行總線進行鑒定、測量和故障排除 通道、電纜和PCB的測量

Keysight提供完整的數字通信分析儀解決方案，可以與DCA-X結合使用或同時使用。包括時鐘恢復、獨立的數字通信分析儀（DCA-M）和軟件。

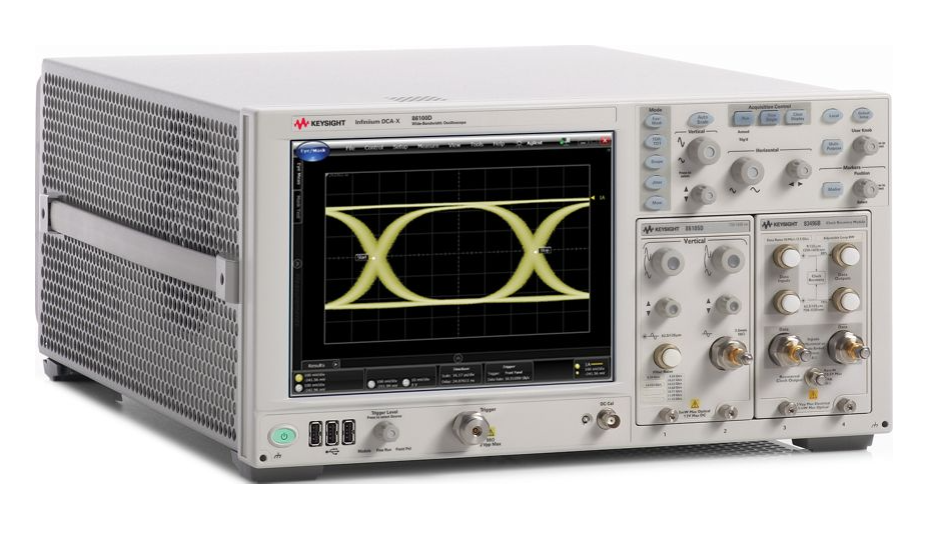

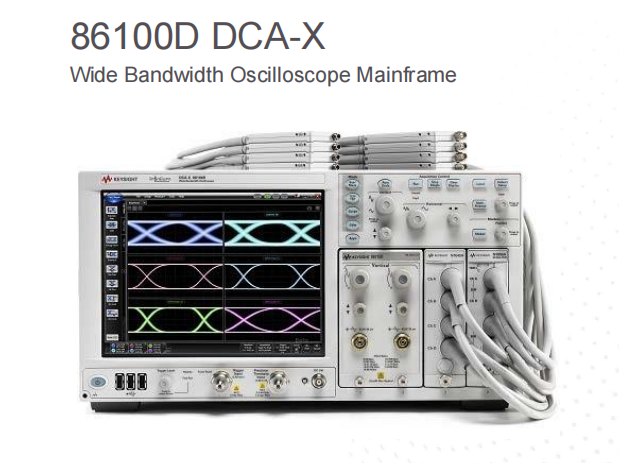

• 型 號：86100D

• 名 稱： Infiniium DCA-X 寬帶寬示波器主機

• 品 牌：是徳(KEYSIGHT)

• 分 類：通用電子測試 > 示波器

• 產品屬性：主機

功能

• 90 GHz 帶寬

• 定制主機以進行光、電和 TDR/S 參數分析

• 100 fs RMS 超低抖動和低至 250 μV 確保執行快速、精確和一致的抖動測量

• 獲得超過 50 種內置標準模板和自動模板裕量分析

• 輕松地同時測量多個信號；同時分析和采集多達 16 個信號

• 主機可升級并且向后兼容，為您的投資提供充分保護

86100D DCA-X的設計是為了提供寬頻帶、低噪音、高可靠性和高穩定性的最佳組合。寬帶、低噪音和低抖動的最佳組合，從而使能夠測量產品的真實性能。

• 帶寬>90GHz，抖動<50fs，噪聲低至250uV。

• 更準確的波形測量

• 更低的抖動測量

• 改善掩膜余量，提高產量

通過增加選件SIM InfiniiSim-DCA，可以消除由于固定裝置或電纜造成的信號衰減，或者是在測量過程中，對信號的處理。由于固定裝置或電纜造成的信號衰減可以被消除，或 去嵌入，提供更多的余量。另外，它還可以

也可以模擬夾具或電纜末端的信號。(嵌入），以獲得額外的洞察力或符合性。

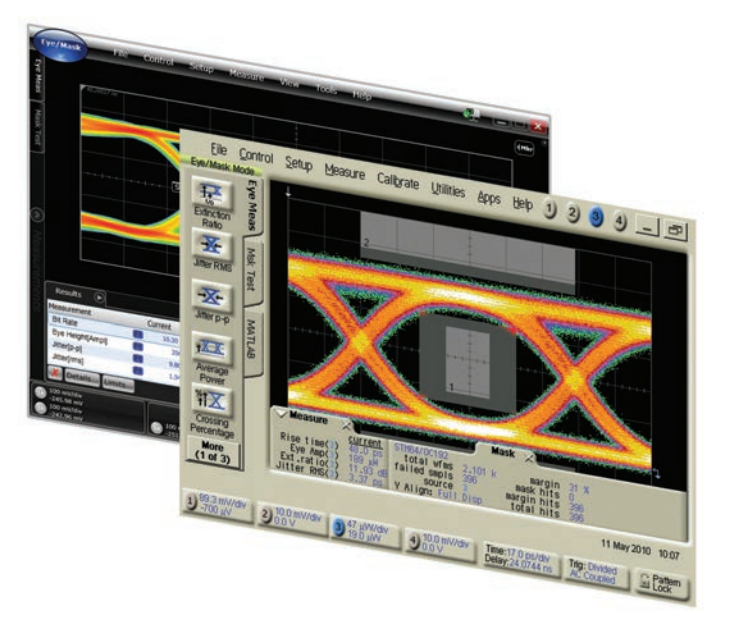

86100D DCA-X包括兩個用戶界面，使用起來更加方便。易于使用，并與86100C DCA-J的100%向后兼容。

DCA-J。在FlexDCA（新的基于矢量的界面）和經典的DCA用戶界面之間進行切換，只需輕觸屏幕即可。

界面和經典的DCA用戶界面之間進行切換，只需輕觸一個按鈕。

FlexDCA用戶界面

• 解除嵌入，使用選項SIM嵌入

• 長模式（PRBS31）、DDPWS、J2、J9上的抖動，使用

• 86100D選項200/401

• 圖形化信號處理

• 最多可以同時測量64次

• "經典 "DCA用戶界面

• 提供100%向后兼容的




86100C DCA-J與早期86100C系列示波器所使用的熟悉的用戶界面相同。系列示波器上使用的熟悉的用戶界面

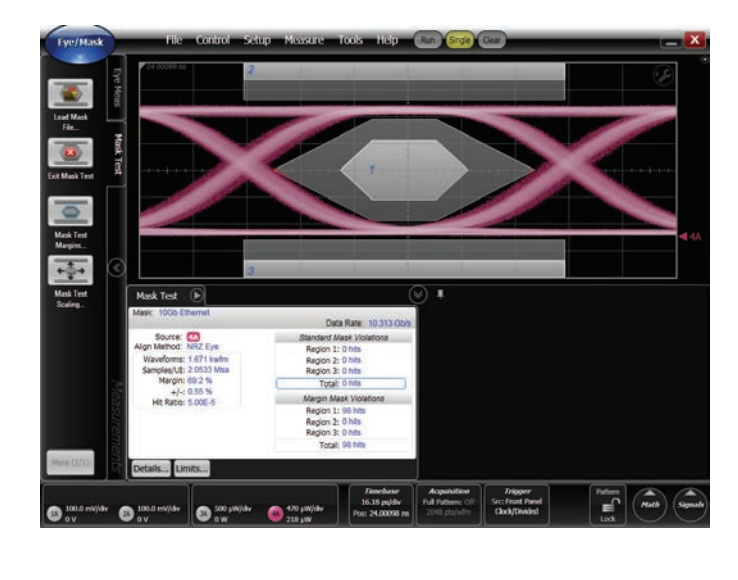

眼圖分析和屏蔽測試(每臺86100D的標準配置)快速準確地鑒定高速發射器和收發器。準確地鑒定高速發射器和收發器。眼圖/掩碼模式提供。

• 精確的消光比和眼圖測量

• 帶有內置余量分析的工業標準掩碼測試

• 1 "和 "0 "電平、抖動、上升或下降時間等。

• 在多達16個通道上同時采集，提供了

• 最高的吞吐量

  - 在多達16個通道上進行平行掩模測試
