legacy 軟件如何選擇眼圖模板-KEYSIGHT-86100D

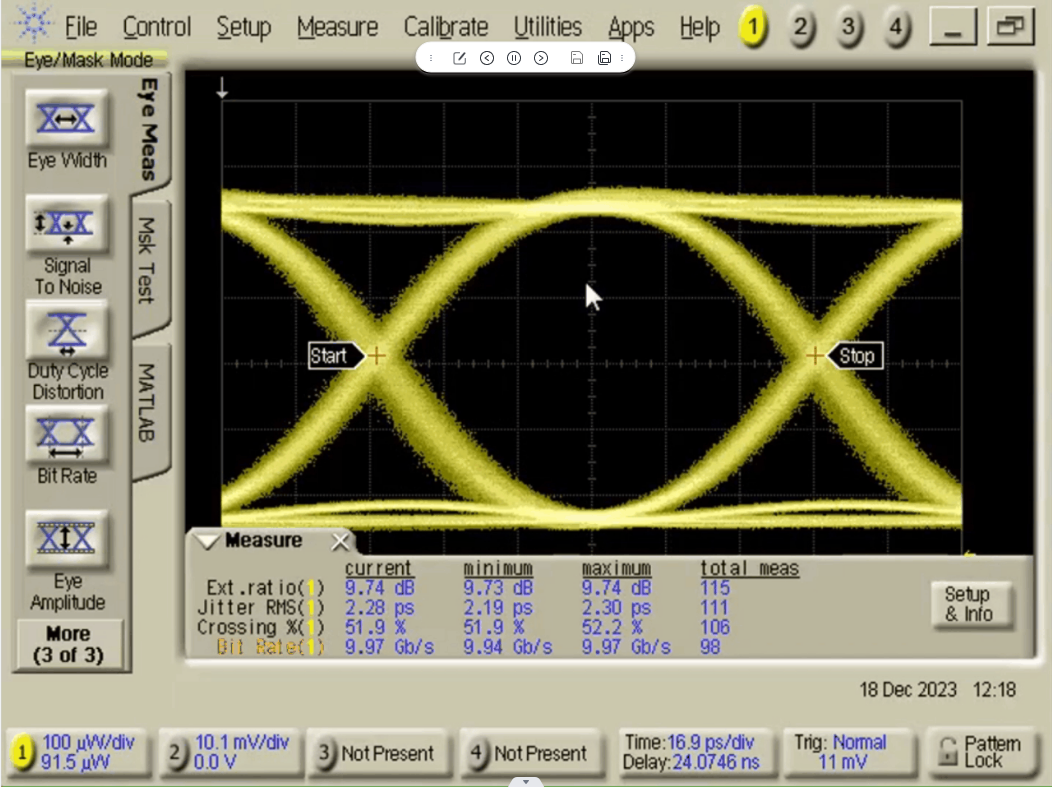

1.雙擊“l(fā)egacy”，打開legacy軟件

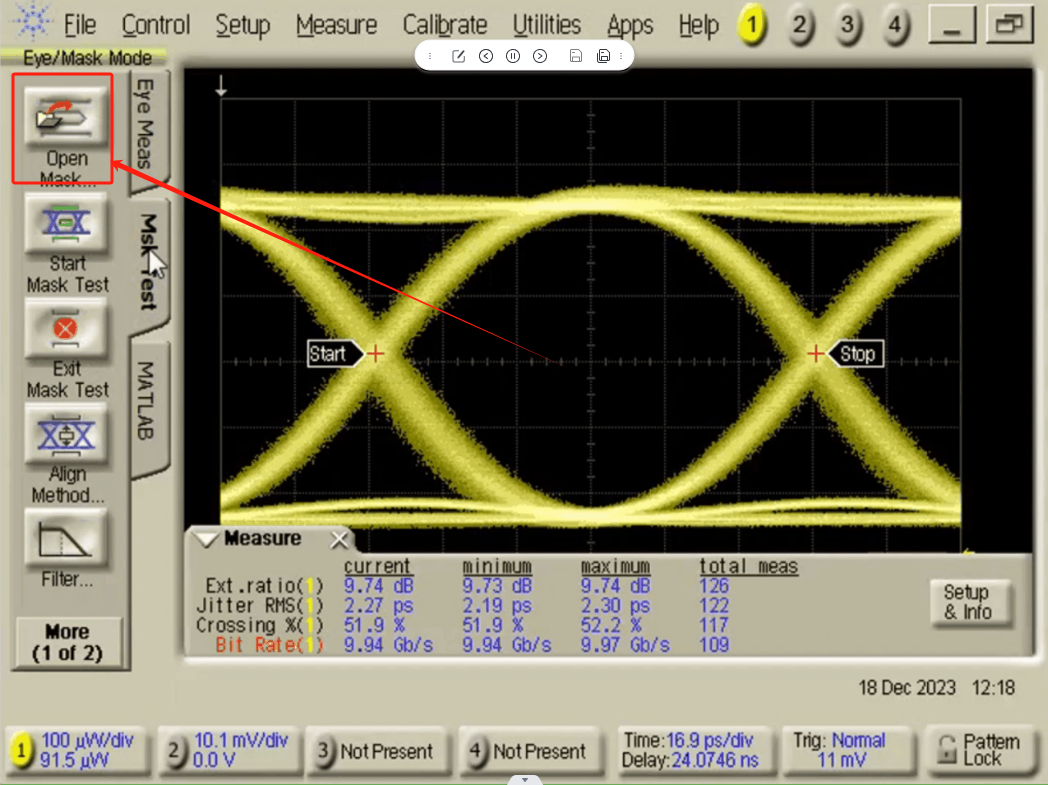

2.如果鼠標在其他選項卡，切換到“Mask Test”菜單，找“Open Mask File”菜單并點擊

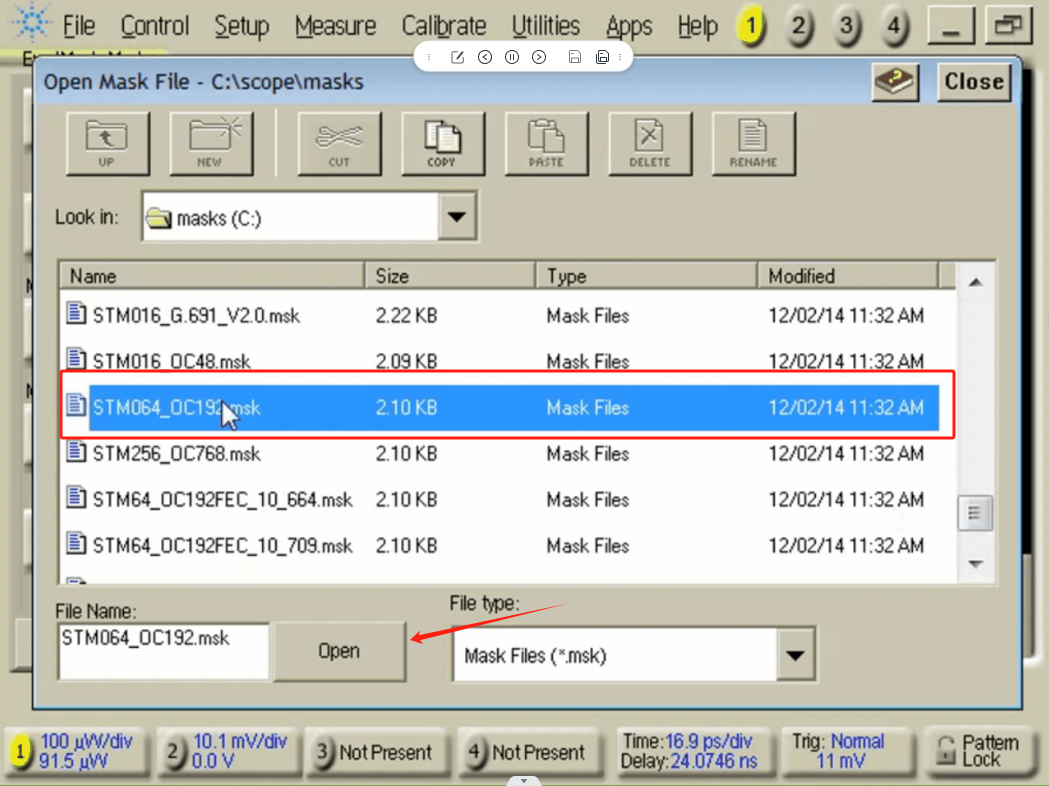

3.打開"Open Mask File for Mask 5",對話框，選擇眼圖模板。
注意：針對不同的應用場景，選擇對應模板即可。
4.選擇模板，點擊“open”,返回界面這時候并沒有運行，無法正常查看數據。
5.在“Mask Test”菜單，找“Start Mask Test”菜單并點擊。

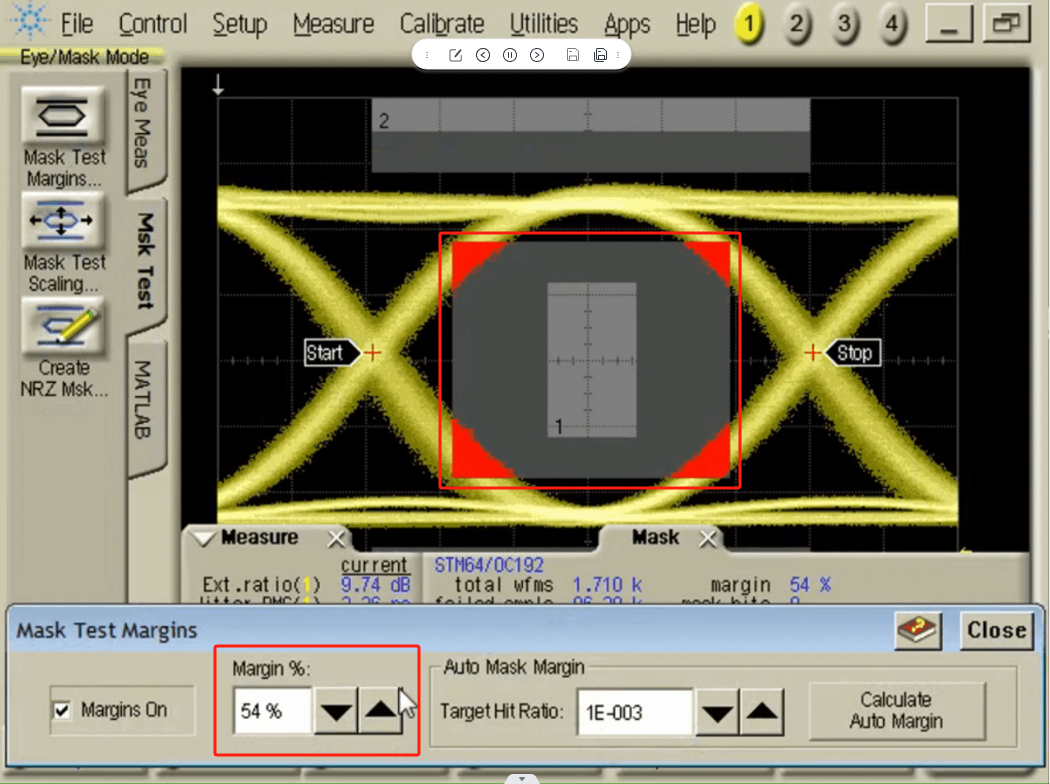

6.點擊“MORE”找到Mask Tesk Margins對話框，手動調整Margins值（如果是程序會自動調整，按編程好的程序執行）
8.調整確認后，點擊“close”，查看眼圖參數
