keysight N1092系列 是德 采樣示波器 匯總
keysight N1092系列是一款高性能的光電信號采樣示波器，可以提供高靈敏度、高吞吐量、高精度和緊湊型設計等優勢。它具有一個光通道，可以支持 28/45 GHz 的帶寬，以及一個選件 CDR，可以實現時鐘恢復和數據分析。它還可以與其他 N1090A 系列的光通道和電通道組合，以滿足不同的測試需求 。
主要特點：
? 高靈敏度：可以測量低于 -15 dBm 的光信號，而不需要任何外部放大器或衰減器。
? 高吞吐量：可以實現快速的數據采集和分析，每秒可以處理超過 1000 萬個波形。
? 高精度：可以提供高達 0.5 ps 的時間分辨率和高達 0.1 dB 的幅度分辨率。
? 緊湊型設計：只占用一個 3U 的機架空間，節省了實驗室的空間和成本。
keysight N1092系列 附件：
? 光纖連接器：支持 FC/PC、FC/APC 和 LC/PC 等多種類型的光纖連接器 。
? 光纖電纜：需要使用單模光纖電纜來連接光源和光探頭 。
? 光探頭：可以與多種類型的光探頭配合使用，例如 N1021B、N1023B 和 N1024B 等 。
? 電源線：使用標準的 AC 電源線來連接電源 。

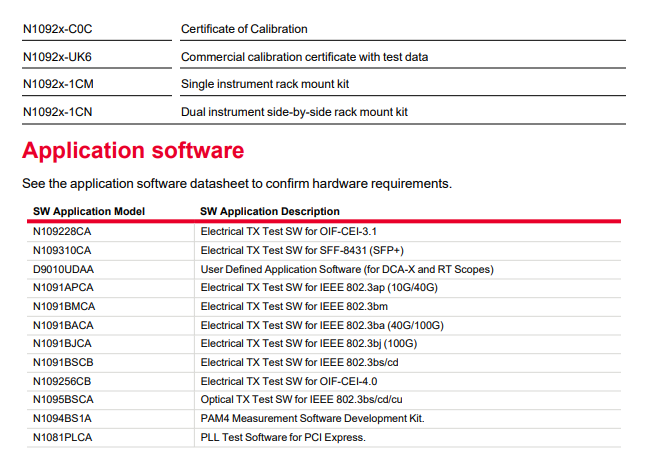

keysight N1092系列 軟件：
? FlexDCA 軟件：為 N1090A 系列設計的軟件，可以實現波形顯示、測量、分析和報告等功能 。
? FlexDCA 遠程接口軟件：這是一款可以遠程控制 N1090A 系列的軟件，可以通過 LAN、GPIB 或 USB 等接口來連接 PC 和示波器 。
? PAM-N 分析軟件：對 PAM-4 和 NRZ 信號進行分析的軟件，可以提供眼圖、眼圖掩模、眼圖輪廓、眼圖參數、直方圖、TDECQ 和 BER 等功能 。

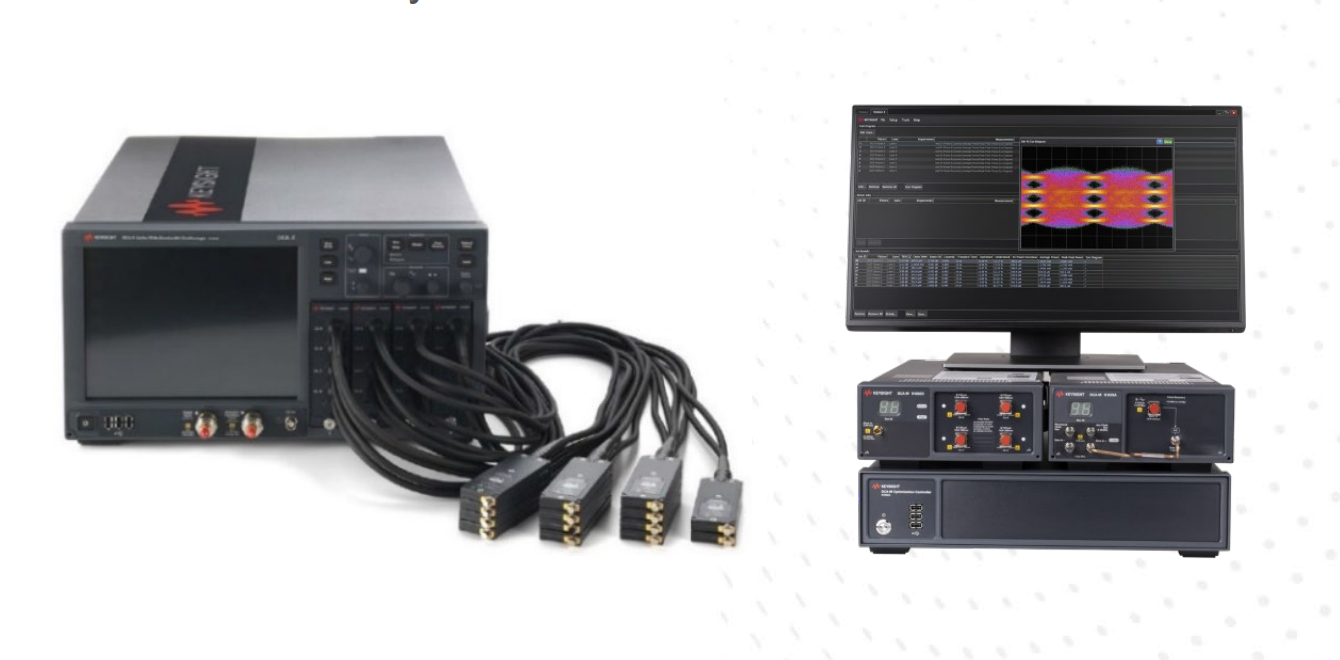

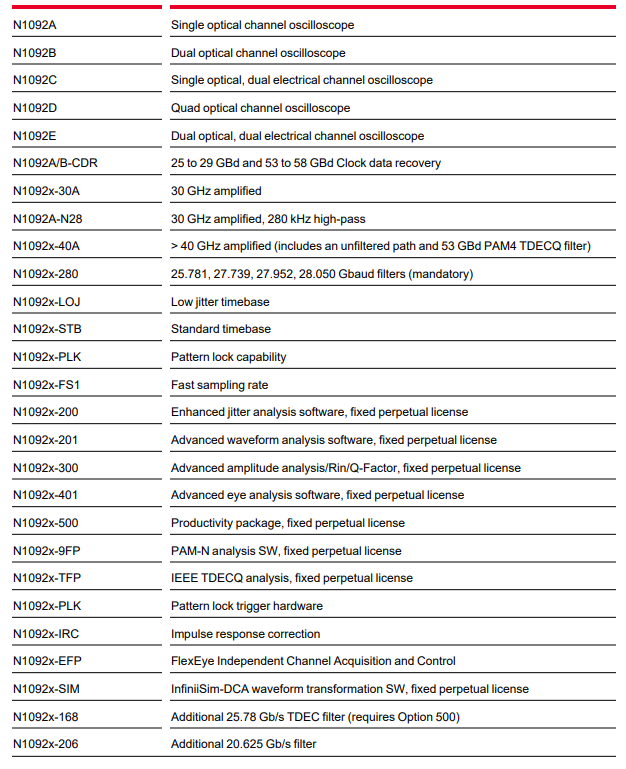

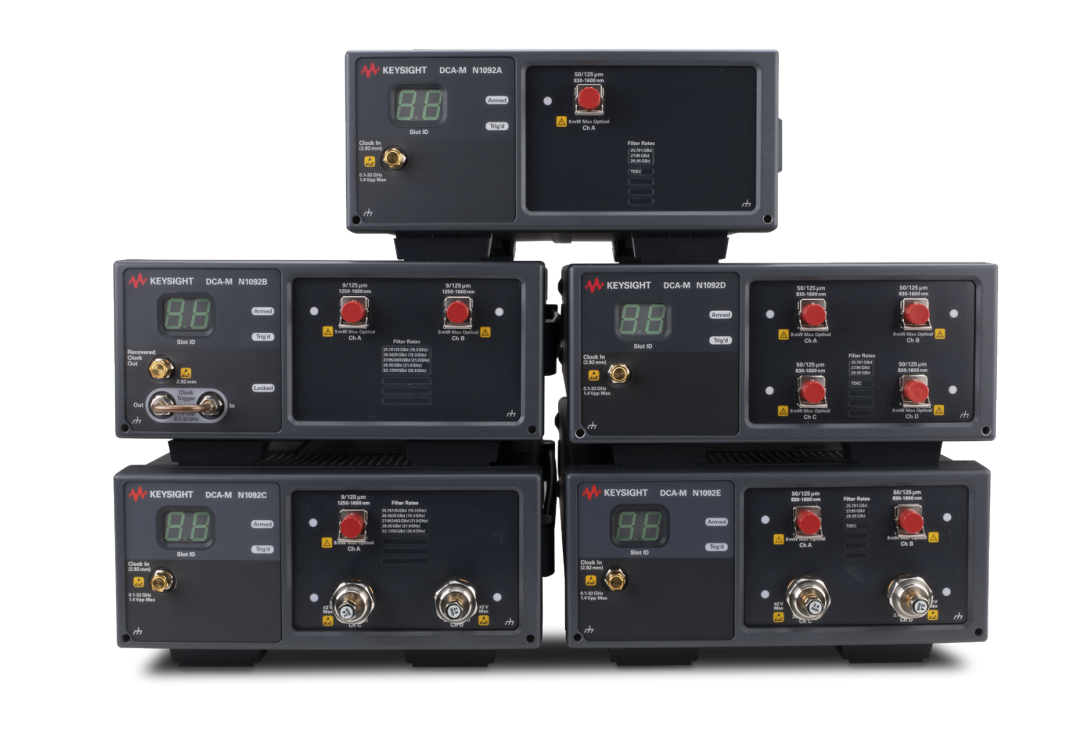

keysight N1092系列有哪些型號？
? N1092A：一款 DCA-M 采樣示波器，配有一個光通道和兩個電通道。N1092A 適用于驗證光發射機是否符合通信標準。光通道帶寬為 40 GHz（選件 40A）、電通道帶寬為 30 GHz。
? N1092B：一款 DCA-M 采樣示波器，配有一個光通道和兩個電通道。N1092B 適用于驗證光發射機是否符合通信標準。光通道帶寬為 40 GHz（選件 40A）、電通道帶寬為 50 GHz。
? N1092C：一款 DCA-M 采樣示波器，配有一個光通道和兩個電通道。N1092C 適用于驗證光發射機是否符合通信標準。光通道帶寬為 >40 GHz（選件 40A）、電通道帶寬為 50 GHz。
? N1092D：一款 DCA-M 采樣示波器，配有兩個光通道和兩個電通道。N1092D 適用于驗證光發射機是否符合通信標準。光通道帶寬為 >40 GHz（選件 40A）、電通道帶寬為 50 GHz。
? N1092E：一款 DCA-M 采樣示波器，配有四個光通道和兩個電通道。N1092E 適用于驗證光發射機是否符合通信標準。光通道帶寬為 >40 GHz（選件 40A）、電通道帶寬為 50 GHz。
keysight N1092系列 應用場景：
? 測試光發射機：對光發射機的輸出信號進行測量和分析，例如波長、功率、頻譜、調制質量、眼圖等。
? 測試光接收機：對光接收機的輸入信號進行測量和分析，例如靈敏度、動態范圍、誤碼率等。
? 測試光模塊：對光模塊的性能進行測量和分析，例如插入損耗、串擾、色散、偏振等。
? 測試光互連：對光互連的傳輸效率進行測量和分析，例如衰減、反射、折射、相位等。
keysight N1092系列 可以測試哪些光通信系統和組件?
? 8.4 到 64 Gbaud 的高速光通信系統，包括 PAM-4 波形。
? 750 nm 到 1630 nm 波長的多模和單模光信號。
? 光發射機的眼圖、消光比、抖動、波形參數等。
? 光接收機的脈沖響應、靈敏度、RIN 等。
購買哪些附件來使用 keysight N1092系列？
? USB 電纜（用于連接 DCA-X 主機或用戶的個人電腦）。這個附件已經包含在 的產品中，無需額外購買。
? 電源線。這個附件也已經包含在 N1092A 的產品中，無需額外購買。
? 儀器罩。這個附件也已經包含在 N1092A 的產品中，無需額外購買。
? FlexDCA 軟件。這個軟件是用于控制和分析 N1092A 的必要軟件，您可以在官方產品頁面。
N1092A 與 N1090A 系列有什么區別：
? N1092A 的數據速率范圍更高，可支持 20 Gb/s 至 53 GBaud 的測量，而 N1090A 的數據速率范圍為 1 Gb/s 至 10 Gb/s。
? N1092A 的噪聲更低，低至 4 μW，而 N1090A 的噪聲低至 1 μ。這意味著 N1092A 可以提供更高的動態測量范圍和靈敏度，特別適合 PAM-4 波形分析。
? N1092A 的電通道帶寬更寬，可達 30 GHz 和 50 GHz，而 N1090A 的電通道帶寬為 20 GHz。這可以提高電信號的測量精度和分辨率。
? N1092A 可以選擇 PLK 和 IRC 這兩個選件，來實現碼型鎖定觸發和脈沖響應校準，從而擴展其數據速率范圍和參考接收機功能。N1090A 不支持這些選件，也不支持需要用到碼型鎖定時鐘的測量。
如何利用采樣示波器 FlexDCA 軟件進行仿真分析
1. 打開 FlexDCA 軟件，并選擇File>Open>Simulation Data，或者點擊工具欄上的Simulation Data圖標。
2. 在彈出的對話框中，選擇您想要導入的仿真數據文件，或者輸入文件名和路徑。您可以導入多個文件，并在Data Source列表中查看和選擇不同的數據源。
3. 點擊OK，FlexDCA 軟件將自動加載并顯示您選擇的仿真數據波形。您可以在Waveform View窗口中查看和調整波形的顯示設置，例如縮放、偏移、網格、標記等。
4. 在Measurement View窗口中，您可以選擇和執行不同的測量功能和分析工具，例如眼圖模板、消光比、抖動分析、波形轉換等。您可以在Measurement Results窗口中查看測量結果，并在Measurement Setup窗口中調整測量參數。
5. 如果您想要導出或保存您的仿真分析結果，您可以選擇File>Export>Waveform Data或者File>Save As，并選擇合適的格式和位置。
FlexDCA 支持哪些操作系統平臺?
支持以下操作系統：
? Windows 11（在 A.07.40 及以上版本中支持）
? Windows 10（在 A.05.00 及以上版本中支持）
? Windows 7 64-bit（在 A.05.00 及以上版本中支持，但將于 2023 年 10 月結束支持）
Keysight FlexDCA使用

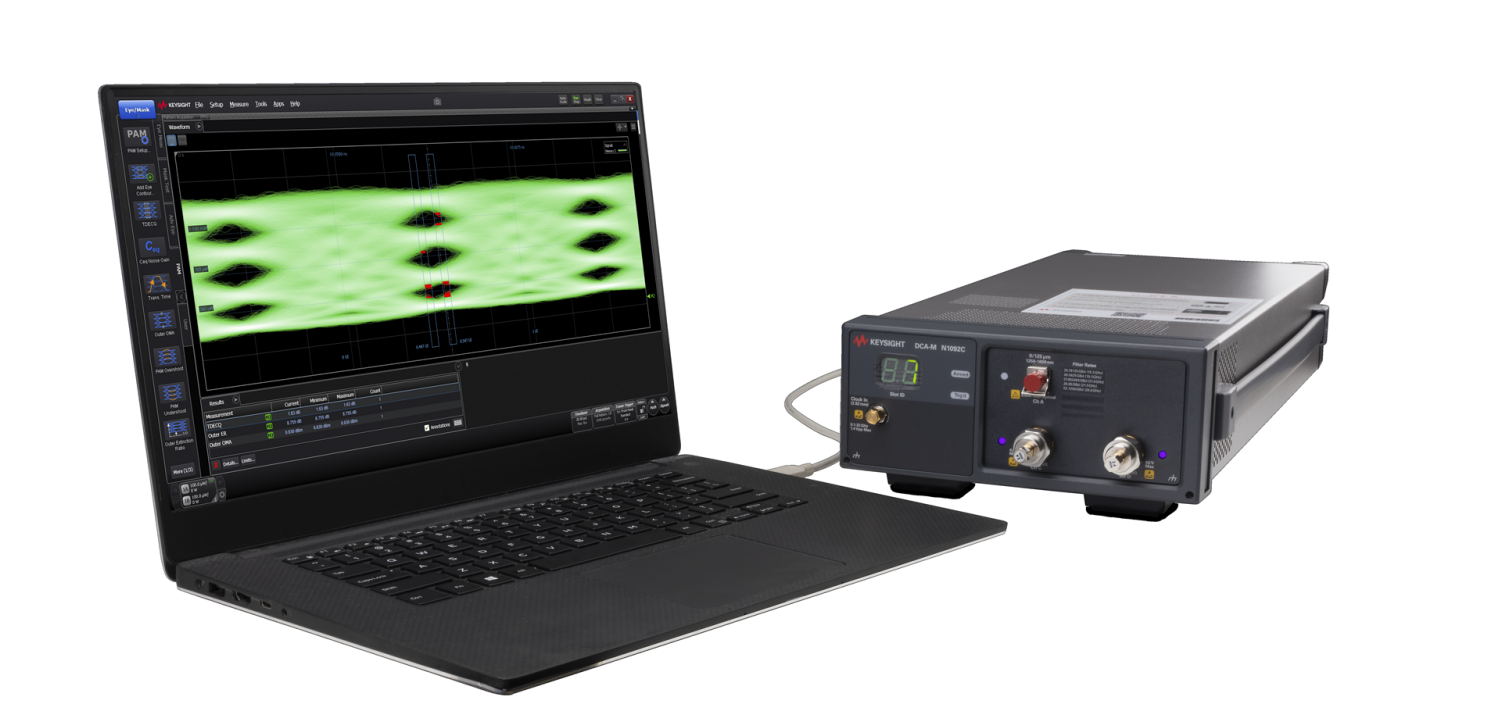

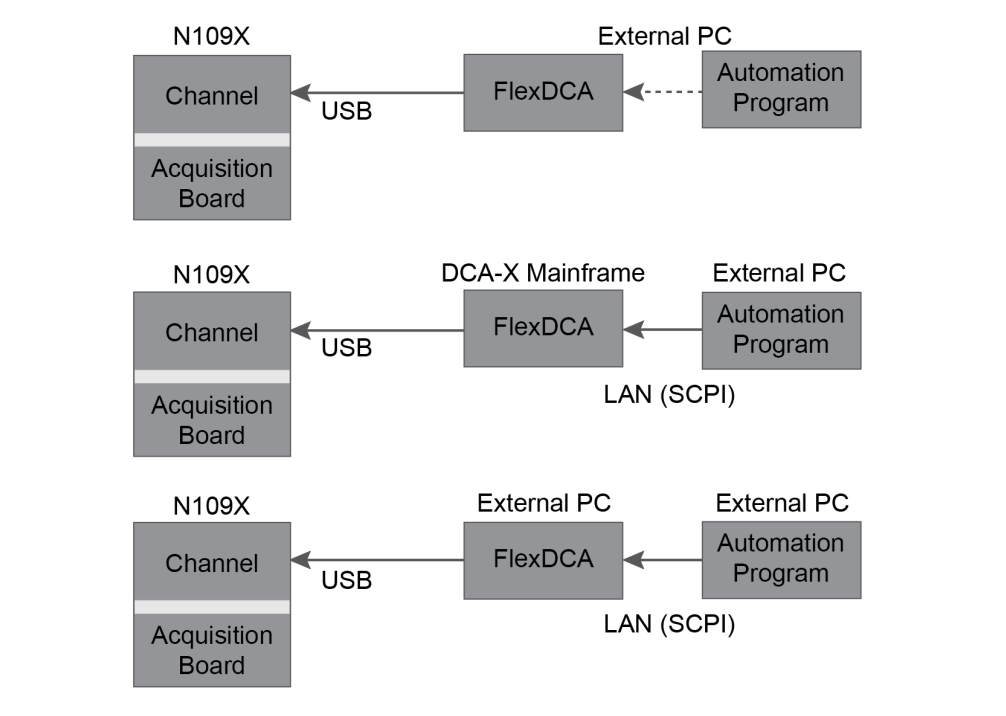

Keysight FlexDCA 適用于 N1000A DCA-X、DCA-M 或獨立時鐘恢復的新用戶界面。它可以用于測試和驗證高速光通信系統和組件，包括 PAM-4 波形。它可以在 DCA-X 主機或用戶的個人電腦上運行，并使用 USB 電纜連接到 DCA-M。
FlexDCA 可以通過局域網連接控制 86100C 或 86100D，也可以在離線模式下使用保存的波形或內置波形仿真器運行。它還提供了去嵌入和嵌入功能，以及多種測量工具，如抖動分析、波形分析、幅度分析、鎖相環測量等。FlexDCA 還支持多種合規性測試應用軟件，如 OIF CEI 3.1、IEEE 802.3（以太網）、SFF-8431（SFP+）等
keysight N1092系列是一款高性能的光電信號采樣示波器，可以提供高靈敏度、高吞吐量、高精度和緊湊型設計等優勢。它具有一個光通道，可以支持 28/45 GHz 的帶寬，以及一個選件 CDR，可以實現時鐘恢復和數據分析。它還可以與其他 N1090A 系列的光通道和電通道組合，以滿足不同的測試需求 。
主要特點：
? 高靈敏度：可以測量低于 -15 dBm 的光信號，而不需要任何外部放大器或衰減器。
? 高吞吐量：可以實現快速的數據采集和分析，每秒可以處理超過 1000 萬個波形。
? 高精度：可以提供高達 0.5 ps 的時間分辨率和高達 0.1 dB 的幅度分辨率。
? 緊湊型設計：只占用一個 3U 的機架空間，節省了實驗室的空間和成本。
keysight N1092系列 附件：
? 光纖連接器：支持 FC/PC、FC/APC 和 LC/PC 等多種類型的光纖連接器 。
? 光纖電纜：需要使用單模光纖電纜來連接光源和光探頭 。
? 光探頭：可以與多種類型的光探頭配合使用，例如 N1021B、N1023B 和 N1024B 等 。
? 電源線：使用標準的 AC 電源線來連接電源 。
keysight N1092系列 軟件：
? FlexDCA 軟件：為 N1090A 系列設計的軟件，可以實現波形顯示、測量、分析和報告等功能 。
? FlexDCA 遠程接口軟件：這是一款可以遠程控制 N1090A 系列的軟件，可以通過 LAN、GPIB 或 USB 等接口來連接 PC 和示波器 。
? PAM-N 分析軟件：對 PAM-4 和 NRZ 信號進行分析的軟件，可以提供眼圖、眼圖掩模、眼圖輪廓、眼圖參數、直方圖、TDECQ 和 BER 等功能 。
keysight N1092系列有哪些型號？
? N1092A：一款 DCA-M 采樣示波器，配有一個光通道和兩個電通道。N1092A 適用于驗證光發射機是否符合通信標準。光通道帶寬為 40 GHz（選件 40A）、電通道帶寬為 30 GHz。
? N1092B：一款 DCA-M 采樣示波器，配有一個光通道和兩個電通道。N1092B 適用于驗證光發射機是否符合通信標準。光通道帶寬為 40 GHz（選件 40A）、電通道帶寬為 50 GHz。
? N1092C：一款 DCA-M 采樣示波器，配有一個光通道和兩個電通道。N1092C 適用于驗證光發射機是否符合通信標準。光通道帶寬為 >40 GHz（選件 40A）、電通道帶寬為 50 GHz。
? N1092D：一款 DCA-M 采樣示波器，配有兩個光通道和兩個電通道。N1092D 適用于驗證光發射機是否符合通信標準。光通道帶寬為 >40 GHz（選件 40A）、電通道帶寬為 50 GHz。
? N1092E：一款 DCA-M 采樣示波器，配有四個光通道和兩個電通道。N1092E 適用于驗證光發射機是否符合通信標準。光通道帶寬為 >40 GHz（選件 40A）、電通道帶寬為 50 GHz。
keysight N1092系列 應用場景：
? 測試光發射機：對光發射機的輸出信號進行測量和分析，例如波長、功率、頻譜、調制質量、眼圖等。
? 測試光接收機：對光接收機的輸入信號進行測量和分析，例如靈敏度、動態范圍、誤碼率等。
? 測試光模塊：對光模塊的性能進行測量和分析，例如插入損耗、串擾、色散、偏振等。
? 測試光互連：對光互連的傳輸效率進行測量和分析，例如衰減、反射、折射、相位等。
keysight N1092系列 可以測試哪些光通信系統和組件?
? 8.4 到 64 Gbaud 的高速光通信系統，包括 PAM-4 波形。
? 750 nm 到 1630 nm 波長的多模和單模光信號。
? 光發射機的眼圖、消光比、抖動、波形參數等。
? 光接收機的脈沖響應、靈敏度、RIN 等。
購買哪些附件來使用 keysight N1092系列？
? USB 電纜（用于連接 DCA-X 主機或用戶的個人電腦）。這個附件已經包含在 的產品中，無需額外購買。
? 電源線。這個附件也已經包含在 N1092A 的產品中，無需額外購買。
? 儀器罩。這個附件也已經包含在 N1092A 的產品中，無需額外購買。
? FlexDCA 軟件。這個軟件是用于控制和分析 N1092A 的必要軟件，您可以在官方產品頁面。
N1092A 與 N1090A 系列有什么區別：
? N1092A 的數據速率范圍更高，可支持 20 Gb/s 至 53 GBaud 的測量，而 N1090A 的數據速率范圍為 1 Gb/s 至 10 Gb/s。
? N1092A 的噪聲更低，低至 4 μW，而 N1090A 的噪聲低至 1 μ。這意味著 N1092A 可以提供更高的動態測量范圍和靈敏度，特別適合 PAM-4 波形分析。
? N1092A 的電通道帶寬更寬，可達 30 GHz 和 50 GHz，而 N1090A 的電通道帶寬為 20 GHz。這可以提高電信號的測量精度和分辨率。
? N1092A 可以選擇 PLK 和 IRC 這兩個選件，來實現碼型鎖定觸發和脈沖響應校準，從而擴展其數據速率范圍和參考接收機功能。N1090A 不支持這些選件，也不支持需要用到碼型鎖定時鐘的測量。
如何利用采樣示波器 FlexDCA 軟件進行仿真分析
1. 打開 FlexDCA 軟件，并選擇File>Open>Simulation Data，或者點擊工具欄上的Simulation Data圖標。
2. 在彈出的對話框中，選擇您想要導入的仿真數據文件，或者輸入文件名和路徑。您可以導入多個文件，并在Data Source列表中查看和選擇不同的數據源。
3. 點擊OK，FlexDCA 軟件將自動加載并顯示您選擇的仿真數據波形。您可以在Waveform View窗口中查看和調整波形的顯示設置，例如縮放、偏移、網格、標記等。
4. 在Measurement View窗口中，您可以選擇和執行不同的測量功能和分析工具，例如眼圖模板、消光比、抖動分析、波形轉換等。您可以在Measurement Results窗口中查看測量結果，并在Measurement Setup窗口中調整測量參數。
5. 如果您想要導出或保存您的仿真分析結果，您可以選擇File>Export>Waveform Data或者File>Save As，并選擇合適的格式和位置。
FlexDCA 支持哪些操作系統平臺?
支持以下操作系統：
? Windows 11（在 A.07.40 及以上版本中支持）
? Windows 10（在 A.05.00 及以上版本中支持）
? Windows 7 64-bit（在 A.05.00 及以上版本中支持，但將于 2023 年 10 月結束支持）
Keysight FlexDCA使用
Keysight FlexDCA 適用于 N1000A DCA-X、DCA-M 或獨立時鐘恢復的新用戶界面。它可以用于測試和驗證高速光通信系統和組件，包括 PAM-4 波形。它可以在 DCA-X 主機或用戶的個人電腦上運行，并使用 USB 電纜連接到 DCA-M。
FlexDCA 可以通過局域網連接控制 86100C 或 86100D，也可以在離線模式下使用保存的波形或內置波形仿真器運行。它還提供了去嵌入和嵌入功能，以及多種測量工具，如抖動分析、波形分析、幅度分析、鎖相環測量等。FlexDCA 還支持多種合規性測試應用軟件，如 OIF CEI 3.1、IEEE 802.3（以太網）、SFF-8431（SFP+）等
